Podtlačno odvodnjavanje velikih streh

Geberit Pluvia za podtlačno odvodnjavanje streh

Za velike in kompleksne strehe izvedemo sistem Geberit Pluvia, pri katerem hidravlično izračunani vtočniki in popolnoma napolnjeni cevovodi deževnico odvajajo s podtlakom.

Pošljite načrt strehe Pokličite +386 2 70 70 750

Hidravlično izračunan sistem Varjeni Geberit PE cevovodi

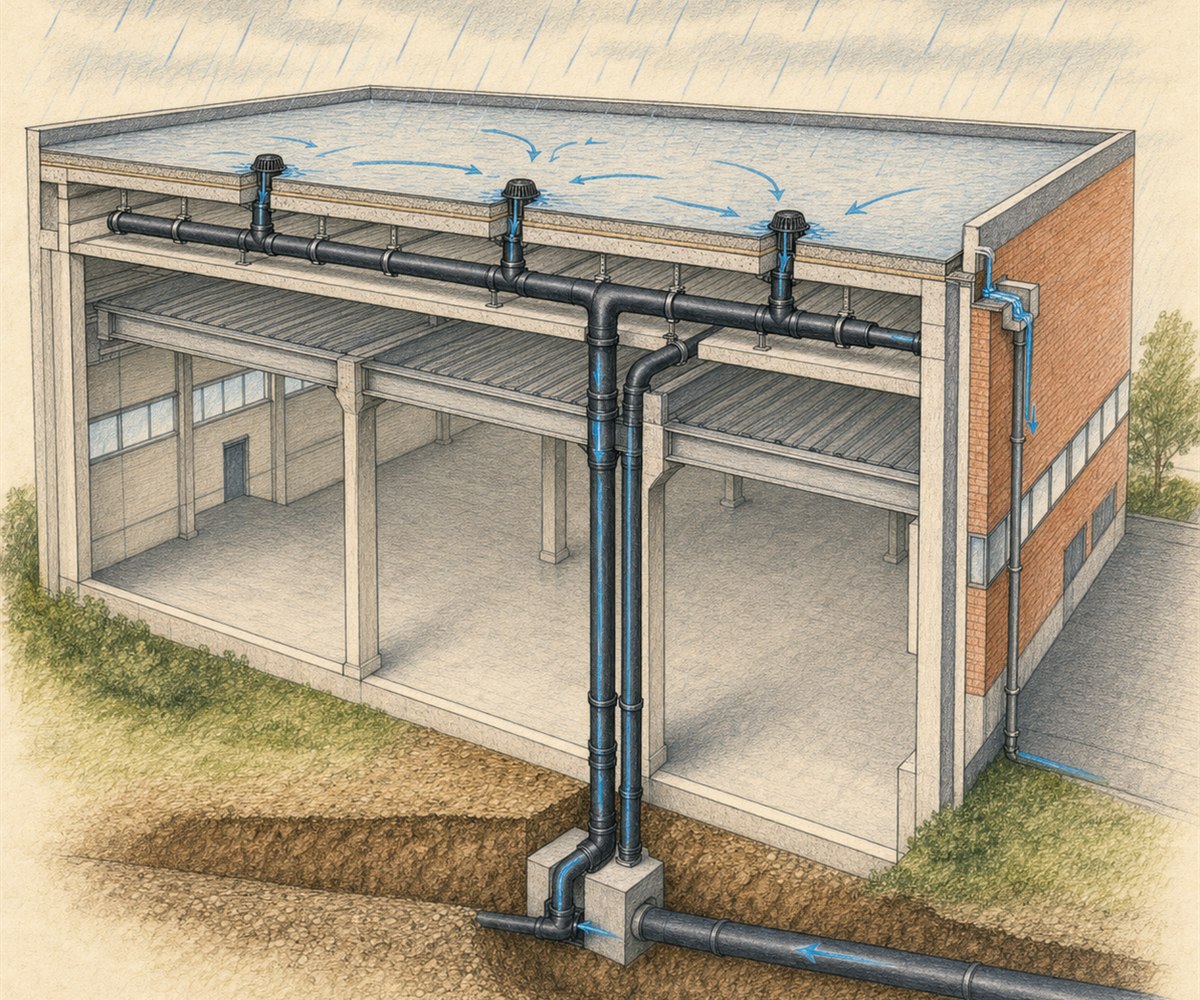

Z barvicami narisan prerez industrijskega objekta s strešnimi vtočniki, vodoravnimi cevovodi in vertikalnim vodom podtlačnega odvodnjavanja — **Podtlak poveže vtočnike v zmogljiv sistem**Strešni vtočniki, vodoravni zbirni vod in vertikala
**Geberit Pluvia**

STIN d.o.o.Več kot 20 let izkušenj pri izvedbi

Velike ravne in kompleksno oblikovane streheRešitev prilagodimo projektu in uporabi

Industrijski, trgovski, športni in javni objektiRešitev prilagodimo projektu in uporabi

Novogradnje ter načrtovane rekonstrukcije odvodnjavanjaRešitev prilagodimo projektu in uporabi

Od strešne površine do priklopa

Kdaj je Geberit Pluvia smiselna rešitev?

Podtlačni sistem je posebej primeren tam, kjer velika strešna površina, zahtevna geometrija ali omejen prostor za vertikale zahtevajo zmogljivo in prostorsko učinkovito odvodnjavanje.

Velika novogradnja

Položaje vtočnikov, zbirnih vodov in vertikal uskladimo že z arhitekturo, konstrukcijo ter zunanjo kanalizacijo.

Prispevne strešne površine
Usklajeni preboji in višine
Načrtovan priklop meteorne vode

Kompleksna streha

Več strešnih polj in dolge trase zahtevajo skupen hidravlični izračun, ki uravnoteži posamezne veje sistema.

Razdelitev strešnih polj
Uravnotežene pretočne poti
Manj potrebnih vertikalnih vodov

Rekonstrukcija odvodnjavanja

Pred posegom preverimo nosilnost, sestavo strehe, obstoječe vtočnike, razpoložljive trase in zmogljivost nadaljnjega odvoda.

Posnetek obstoječega stanja
Preveritev možnih pritrditev
Uskladitev prehoda v obstoječi sistem

Podtlak nastane v celotnem cevovodu

Vsak vtočnik in odsek cevi vpliva na delovanje sistema

Geberit Pluvia deluje kot hidravlično povezana celota. Funkcijski diski v vtočnikih zmanjšajo vdor zraka, napolnjeni cevovodi pa ustvarijo sklenjen vodni stolpec z veliko odtočno zmogljivostjo.

Pravilna izhodišča

Geberit Pluvia pri manjših padavinah deluje podobno kot običajno odvodnjavanje. Ob močnejšem dežju funkcijski diski omejijo vdor zraka, cevovod se napolni in sklenjen vodni stolpec ustvari podtlak. Zaradi velike pretočne zmogljivosti so lahko potrebni manjši premeri cevi, manj vtočnikov in manj vertikalnih vodov kot pri primerljivem gravitacijskem sistemu.

Usklajena izvedba

Sistem ni sestavljen iz posameznih poljubno izbranih elementov. Položaji vtočnikov, prispevne površine, projektna intenziteta padavin, dolžine cevovodov, višinske razlike in prehod v gravitacijski odvod se obravnavajo v skupnem hidravličnem izračunu. Ločeno se uskladita tudi varnostno odvodnjavanje in končni priklop meteorne vode.

Kako so povezani glavni deli?Poenostavljen prikaz

Strešni vtočnikiZajem vode in omejevanje vdora zraka v sistem.

Vodoravni zbirni vodiHidravlično izračunani Geberit PE cevovodi brez padca.

Vertikala in prehodOdvod do določene točke prehoda v gravitacijski sistem.

Tri različne naloge odvodnjavanja

Kako se razlikujejo gravitacijski, podtlačni in varnostni odvod?

Sistemi niso medsebojno zamenljivi. Način glavnega in varnostnega odvodnjavanja se določi glede na projekt strehe, padavine ter dovoljeno obremenitev objekta.

Lastnost

Gravitacijski sistem

Geberit Pluvia

Varnostni odvod

Način delovanja

Voda odteka v delno napolnjenih ceveh z zrakom

Napolnjen cevovod ustvari podtlak in sklenjen vodni stolpec

Prevzame vodo, ko je dosežena projektirana varnostna gladina

Značilna trasaKončno rešitev določi projekt

Vodoravni vodi praviloma potrebujejo padec

Vodoravni zbirni vodi so izvedeni brez običajnega padca

Ločena in nadzorovana pot do varnega iztoka

Ključna kontrola

Dimenzije, padci in zmogljivost priklopa

Hidravlični izračun celotnega povezanega sistema

Prost iztok ter opaznost in varnost mesta izpusta

Primerjava je splošna. Končni obseg in tehnično rešitev določimo po pregledu dokumentacije oziroma objekta.

Prerez strešnega vtočnika Geberit Pluvia v sestavi lahke ravne strehe — **Sistemski strešni vtočnik**Stik odvodnjavanja s sestavo ravne strehe

Izvedba v praksi

Najobčutljivejši del je stik med streho in odvodnim sistemom

Vtočnik mora ustrezati vrsti strešne sestave in hidroizolacije. Njegova višina, tesnjenje, toplotna obravnava, zaščita pred nečistočami ter povezava s cevovodom se uskladijo pred zapiranjem slojev.

Primeren tip vtočnikaIzbran glede na strešno sestavo

Vodotesen priključekUsklajen z izvajalcem hidroizolacije

Sistemska pritrditevPrevzame sile in temperaturne raztezke

Dostop za pregledVtočnik ostane čistljiv in nadzorovan

Oglejte si reference

Od vprašanja do predaje

Kako poteka sodelovanje?

Potek prilagodimo izbrani storitvi, stanju objekta in razpoložljivi dokumentaciji.

Podatki in projektna izhodišča

Pregledamo strešna polja, višine, sestavo strehe, padavinske podatke in mesto priklopa.

Hidravlična zasnova

Določijo se vtočniki, dimenzije, uravnoteženje vej, pritrditve in prehod v gravitacijski odvod.

Usklajena montaža

Vtočnike, PE cevovode in podpore izvedemo skladno z načrtom ter fazami strehe.

Kontrola in predaja

Preverimo izvedene trase, spoje, pritrditev, dostopnost ter dogovorjeno dokumentacijo.

Pogosta vprašanja

Pred odločitvijo za geberit pluvia

Če odgovora ne najdete, nam pošljite podatke o objektu in vprašanje. Tako bomo lažje predlagali smiseln naslednji korak.

Kako se Geberit Pluvia razlikuje od klasičnega odvodnjavanja?

Pri klasičnem sistemu voda praviloma odteka po ceveh z naklonom, v katerih ostaja zrak. Pri sistemu Pluvia se cevovod pri projektnih padavinah napolni, sklenjen vodni stolpec pa ustvari podtlak in veliko pretočno zmogljivost.

Ali so vodoravni cevovodi res brez naklona?

Da, ena od značilnosti sistema Pluvia so hidravlično izračunani vodoravni zbirni vodi brez običajnega padca. Njihove premere, dolžine, spoje in pritrditev pa je treba izvesti natančno po projektu sistema.

Ali sistem potrebuje varnostni preliv?

Način varnostnega odvodnjavanja se določi v projektu glede na streho, robove, dovoljeno zadrževanje vode in posledice morebitne preobremenitve. Obravnava se kot samostojen varnostni del zasnove, ne kot naknadni dodatek.

Kakšno vzdrževanje je potrebno?

Visoka hitrost vode prispeva k samočistilnemu učinku cevi, vendar ne nadomesti pregledov. Strešne vtočnike, zaščitne košare, prelive in dostopne dele sistema je treba periodično pregledovati ter očistiti, zlasti po neurjih in odpadanju listja.

Načrtujete odvodnjavanje večje strehe?

Pošljite tloris strehe, prereze, podatke o sestavi strehe in predvideno mesto priklopa meteorne vode.
